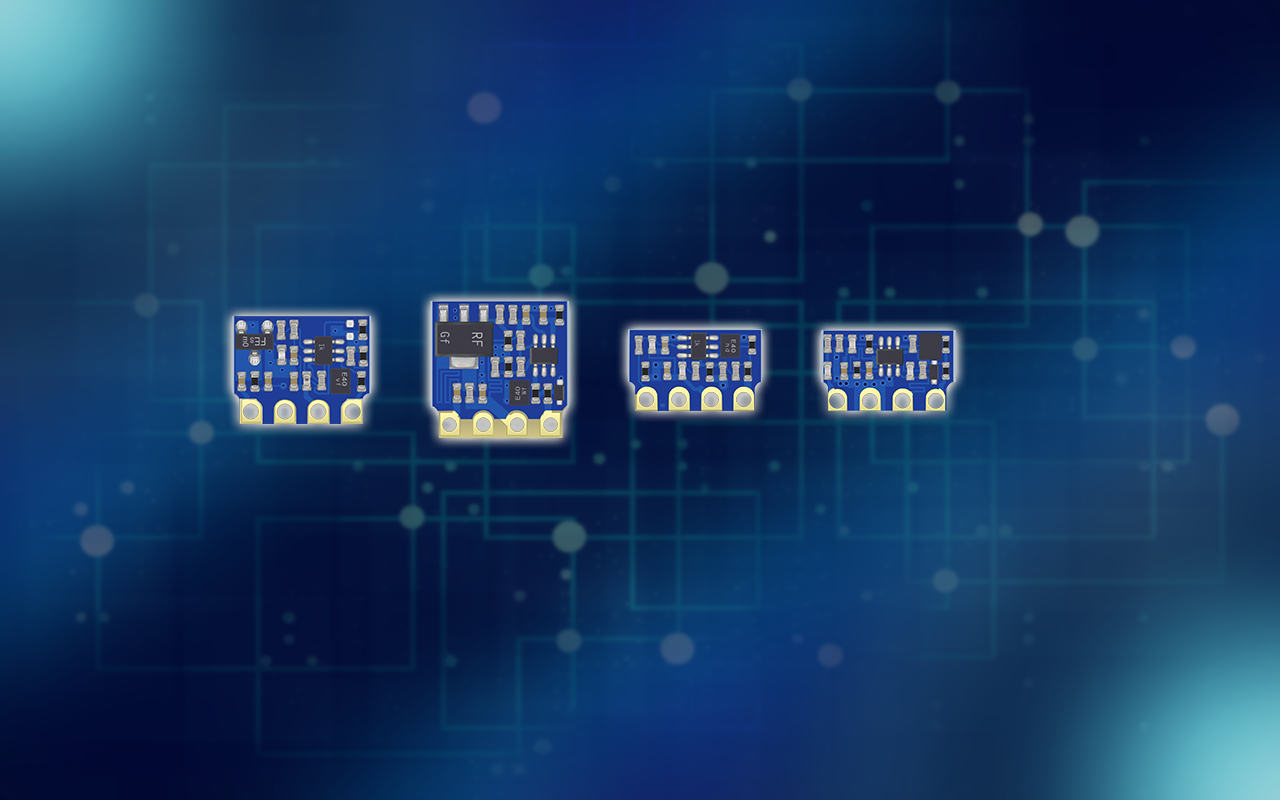

HY3400系列
小尺寸ASK无线发射模块
遥控开关
智能家居
物联网
遥控玩具

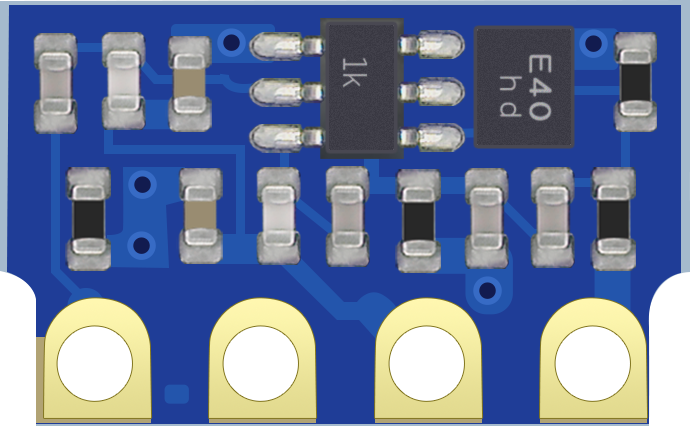

HY3400L
● 0.87cm²，仅指甲盖大小。
● 2节电池=22dBm，低电压，高功率。
● 2.2~5.5V宽电压范围，适合2~3节5号/7号电池供电。
四种规格，满足各类需求

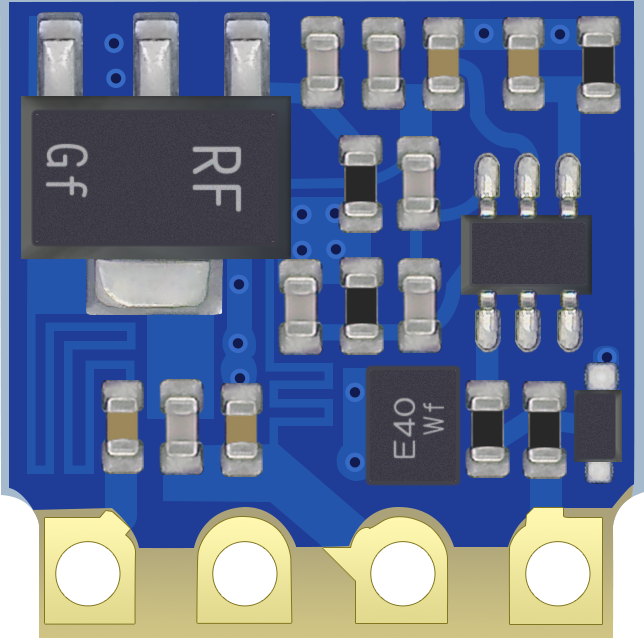

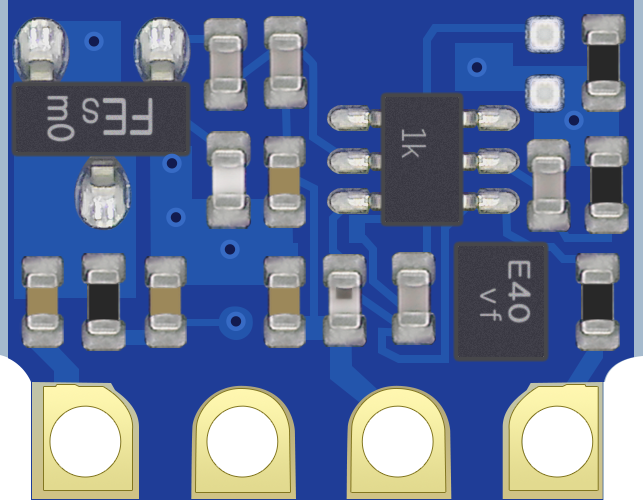

HY3400P
● 30dBm，穿墙王，适合远距离传输。
● 1.1cm²，大功率却仍不失小巧。
● 适合9V叠层电池供电。
HY3400S
● 0.68cm²，为空间敏感型产品量身定制。
● 便于通过各类行业认证。
● 2~12V宽电压范围，适合纽扣电池供电。
HY3400T
● 0.68cm²，26dBm，小身材，大本领。
● 高性价比。
● 适合23A 12V电池供电。
主要应用

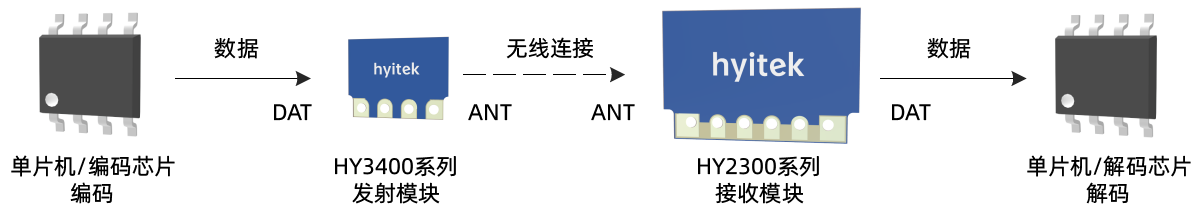

应用示意图
注：图中DAT为模块的数据引脚，ANT为模块的天线引脚。

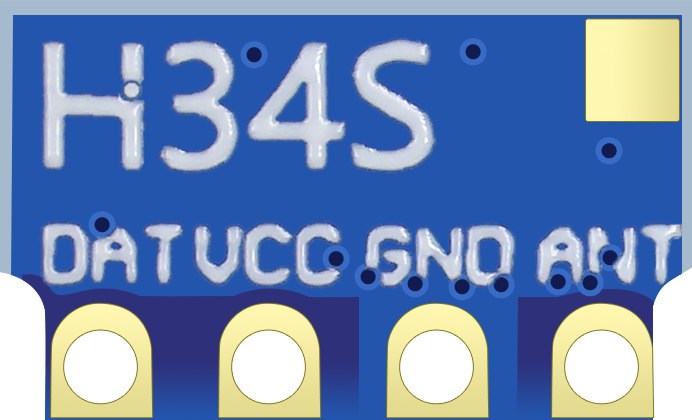

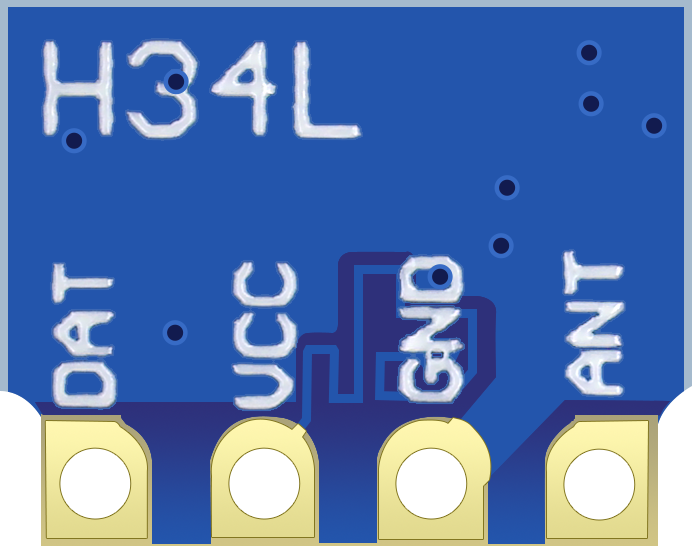

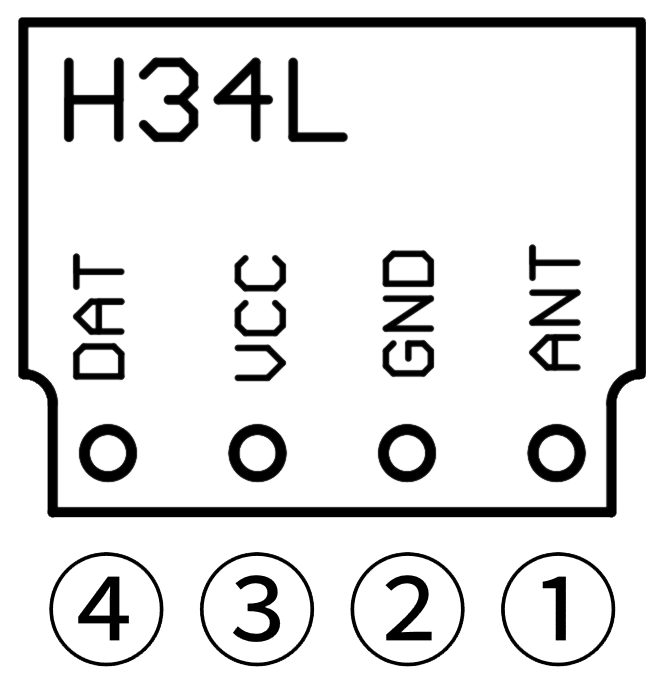

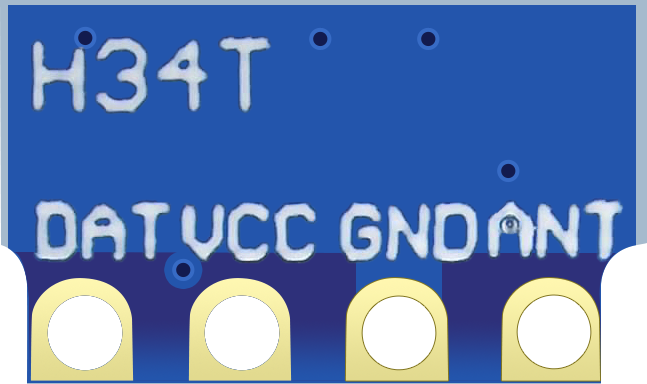

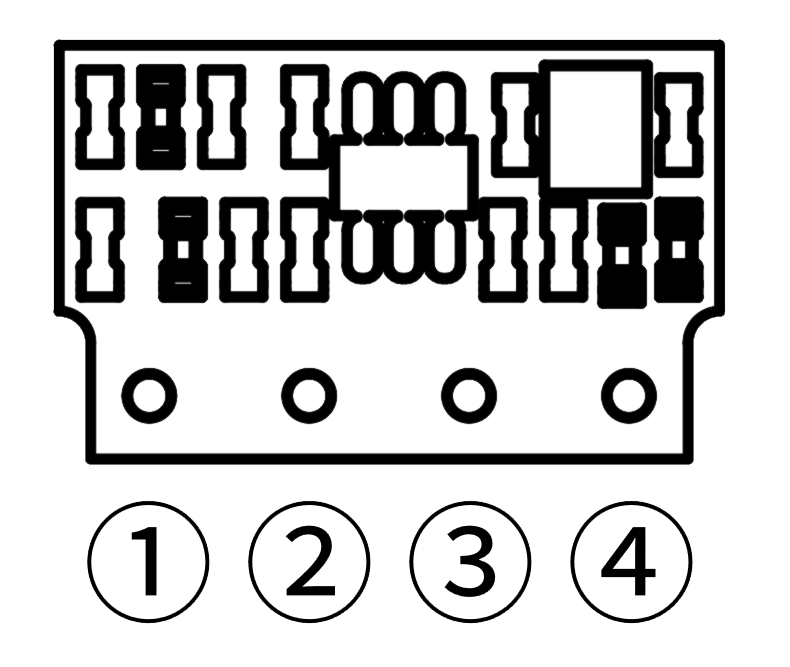

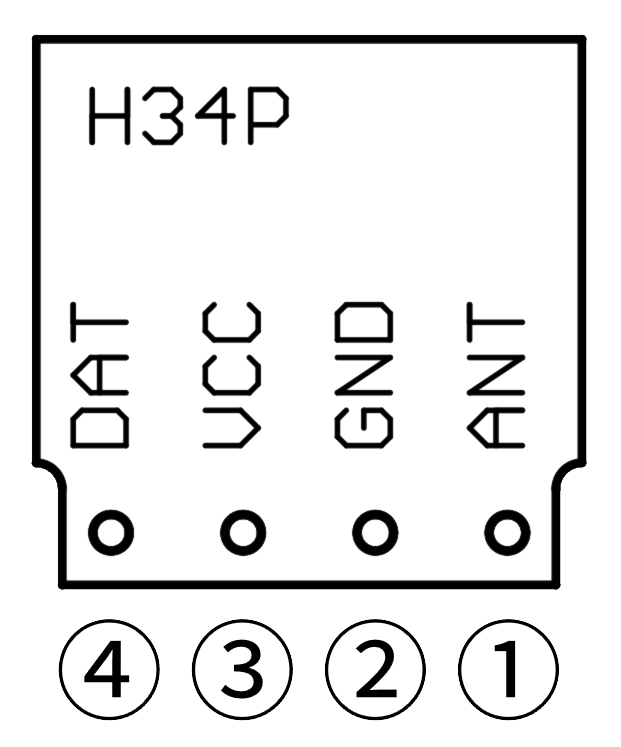

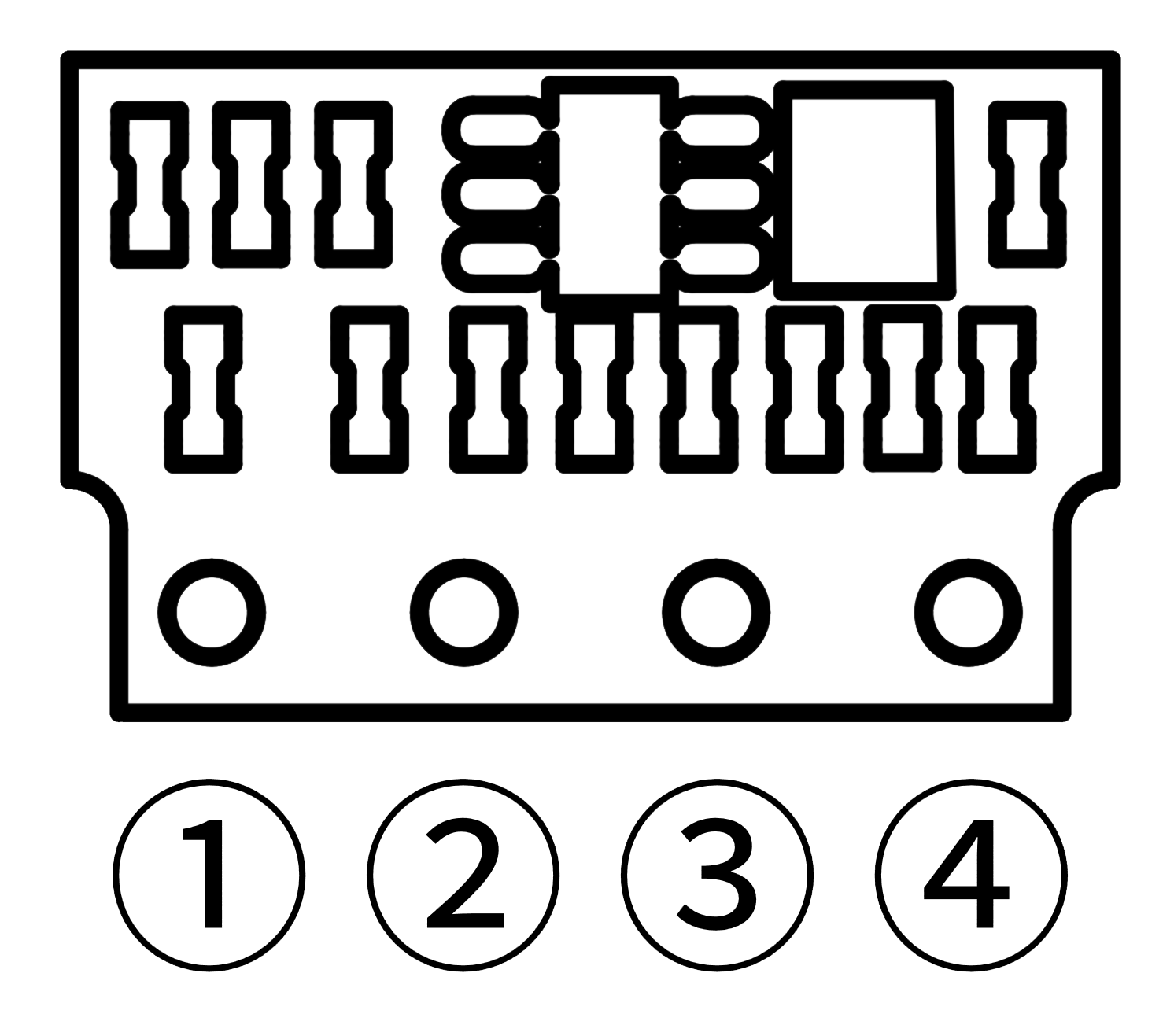

引脚描述
引脚编号
标识
用途
1
ANT
标准天线
2
GND
接地
3
VCC
电源
4
DAT
数据输出

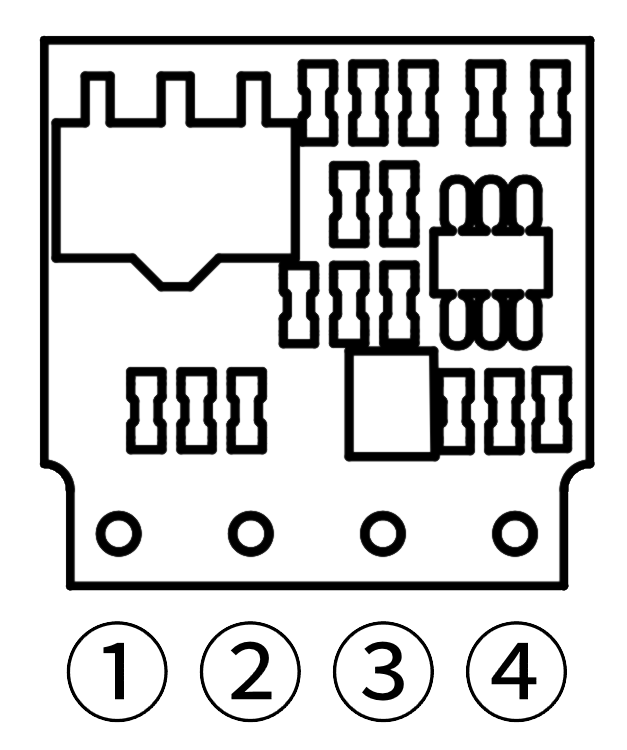

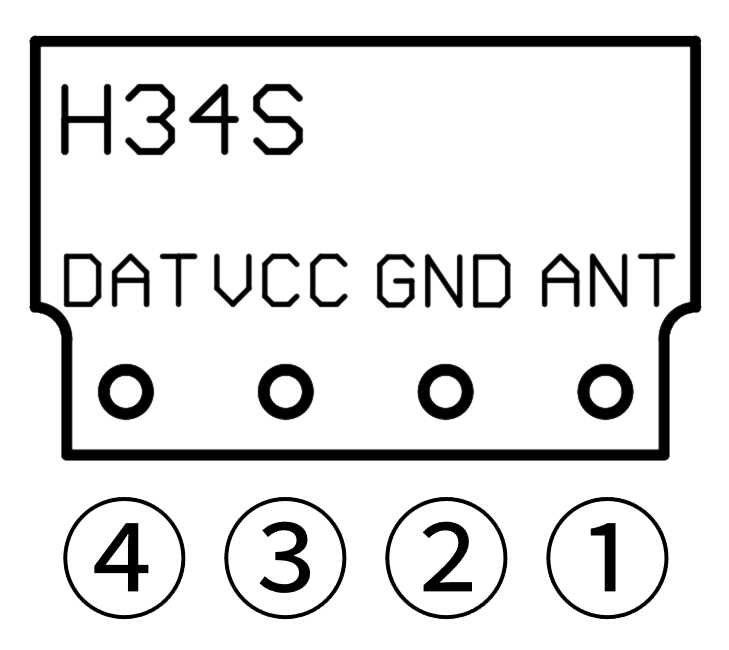

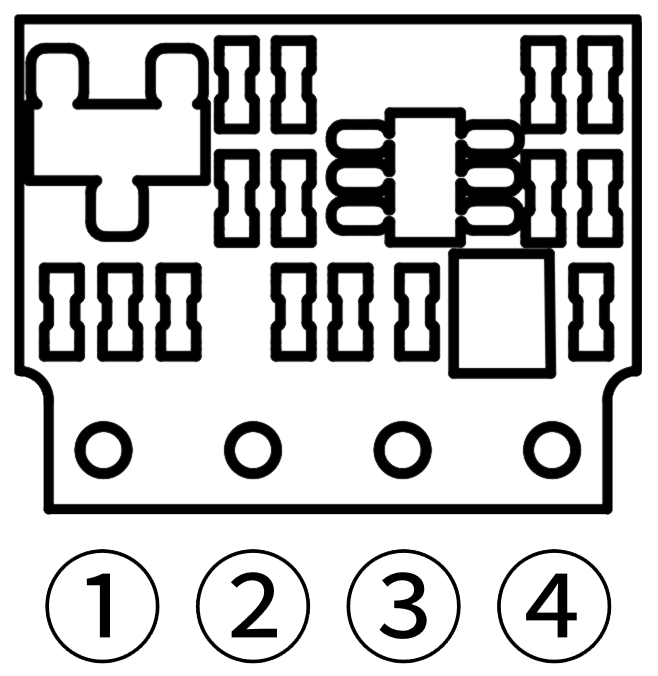

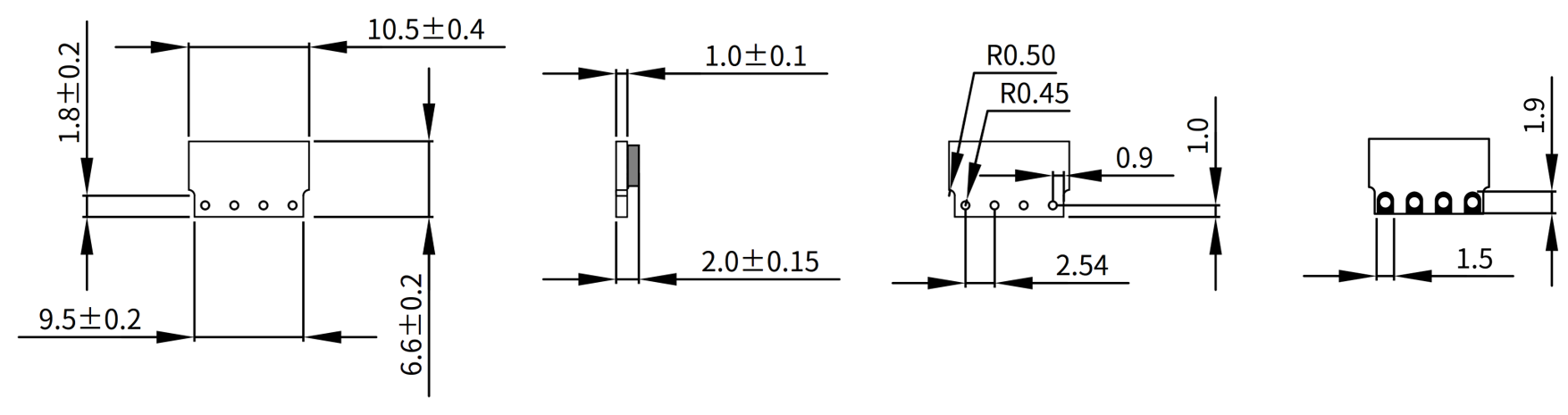

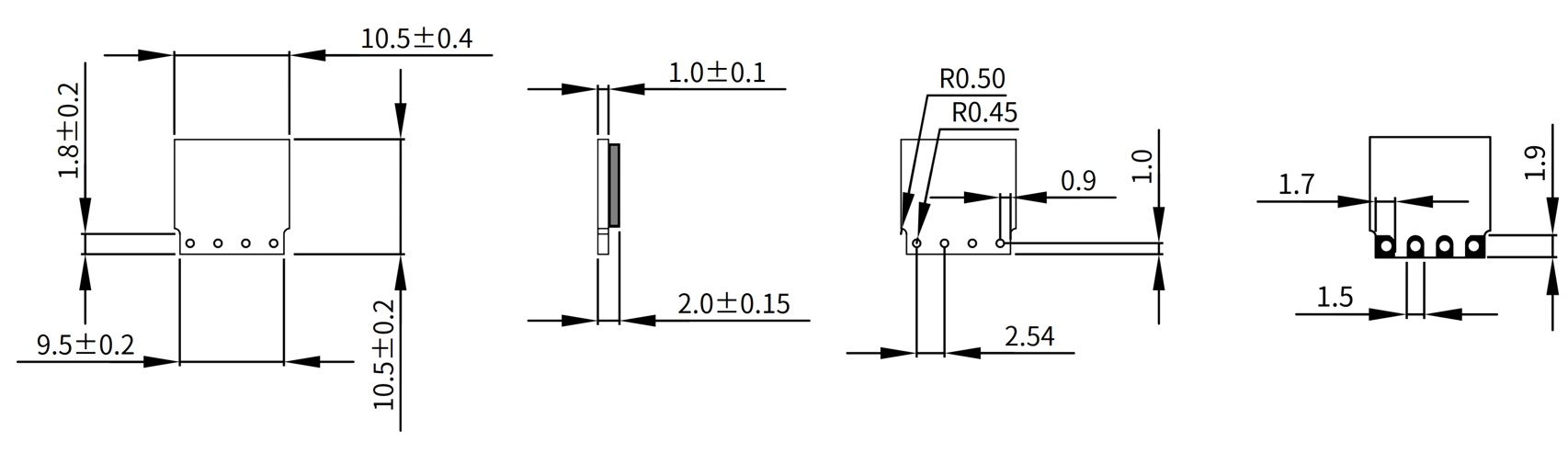

机械尺寸
选型指南
注： 图示尺寸单位均为毫米（mm）
技术指标
315MHz
433.92MHz
工作频率
-35℃ ~ 85℃
温度范围
CMOS 3V
数据电平
FCC / CE
行业认证
小于 0.5μA
待机电流
50Ω
天线阻抗
小于 ±100kHz
频率偏差
ASK / OOK
调制方式
简便
小巧
● 简便：兼容单片机和主流ASK编解码芯片（1527、2262等）；
● 小巧：最小仅0.68cm²，便于集成；
● 距离远：发射功率最高可达30dBm。
距离远
应用指南
HY2300和HY3400系列都属于射频无线产品，合理天线的设计可以显著地提升使用体验。
