HY2400系列 新品
低功耗ASK无线接收模块
电流 0.08mA
灵敏度 -102dBm
● 持续工作电流低至 0.08mA。
● 功耗仅相当于上代同类产品的大约 25%（对比 HY2300F）。
● 支持快速休眠和快速唤醒功能。
● 为各类功耗敏感型应用量身定制。
单火线开关
智能家居
物联网
遥控玩具
主要应用

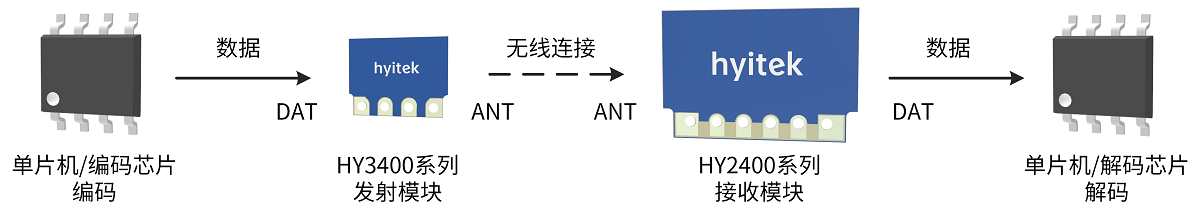

应用示意图
注：图中DAT为模块的数据引脚，ANT为模块的天线引脚。

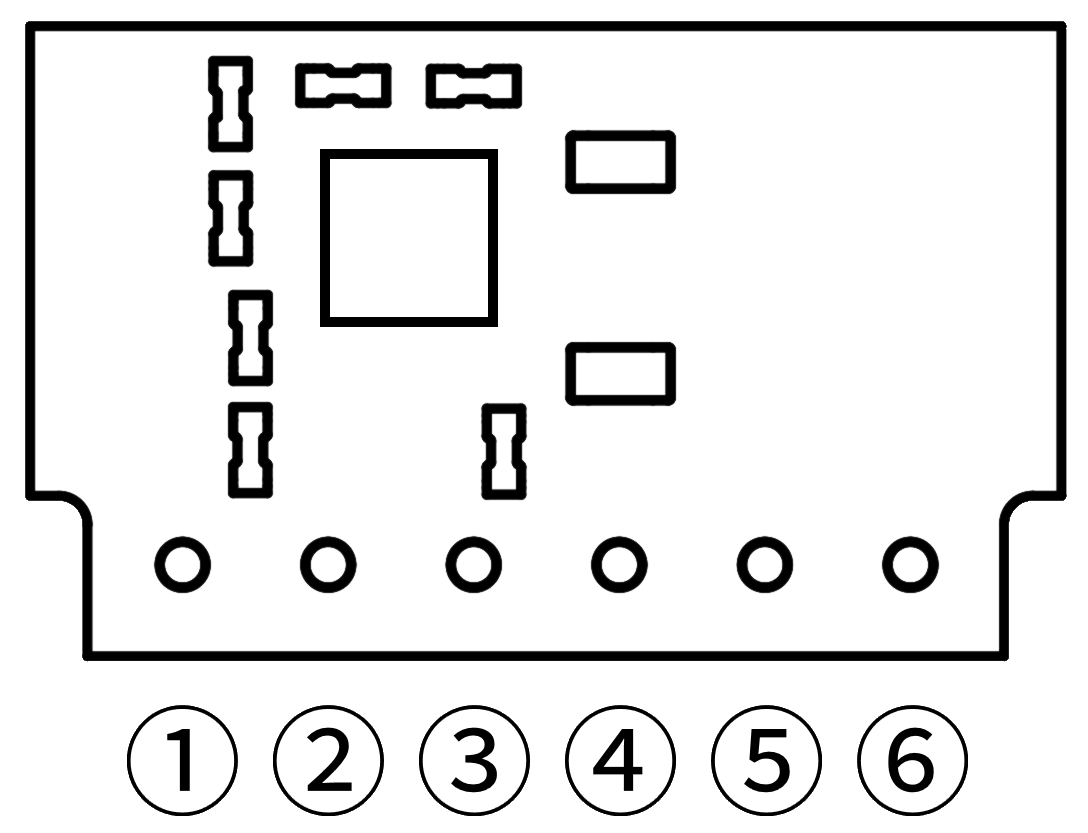

引脚描述
引脚编号
标识
用途
1
ANT
标准天线
2
GND
接地
3
VCC
电源
4
DAT
数据输出
5
6
SHUT
休眠控制

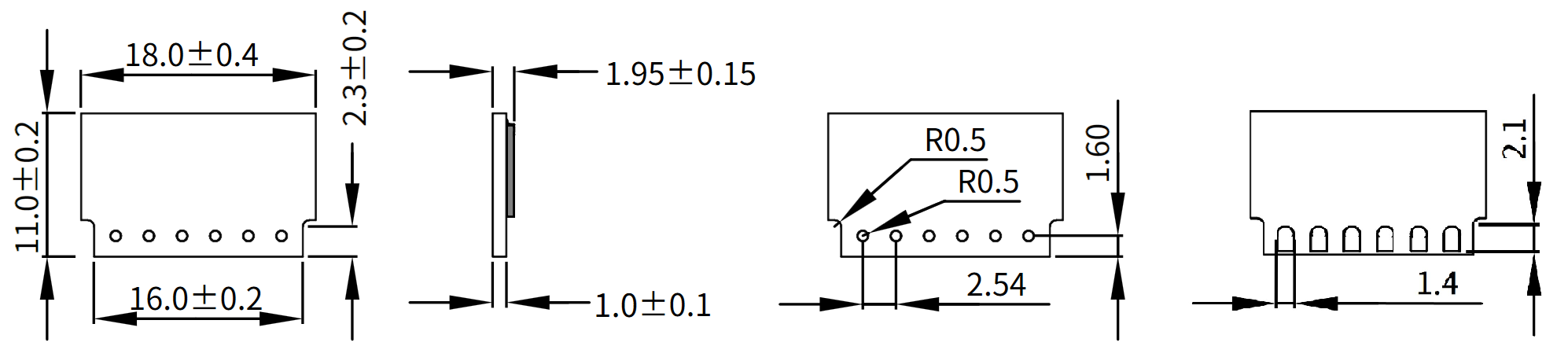

机械尺寸
注： 图示尺寸单位均为毫米（mm）
选型指南
HY2300E
(H3V3E)
HY2300F
(H3V4F)
HY2300FL
(H3V4FL)
HY2300FN
(H3V4FN)
更低功耗，更多用法，更优价格，更好体验！一文了解都有哪些新变化
HY2300和HY3400系列都属于射频无线产品，合理天线的设计可以显著地提升使用体验。
应用指南
技术指标
315MHz
433.92MHz
工作频率
2.1V~5.5V
电压范围
0.08mA
工作电流
-102dBm
灵敏度
-35℃ ~ 85℃
温度范围
FCC / CE
行业认证
支持
休眠与快速唤醒
ASK / OOK
调制方式
